서초 아크로비스타 84평 전열교환기 설치! 경동나비엔 제습 환기청정기 THE650 설치 후기

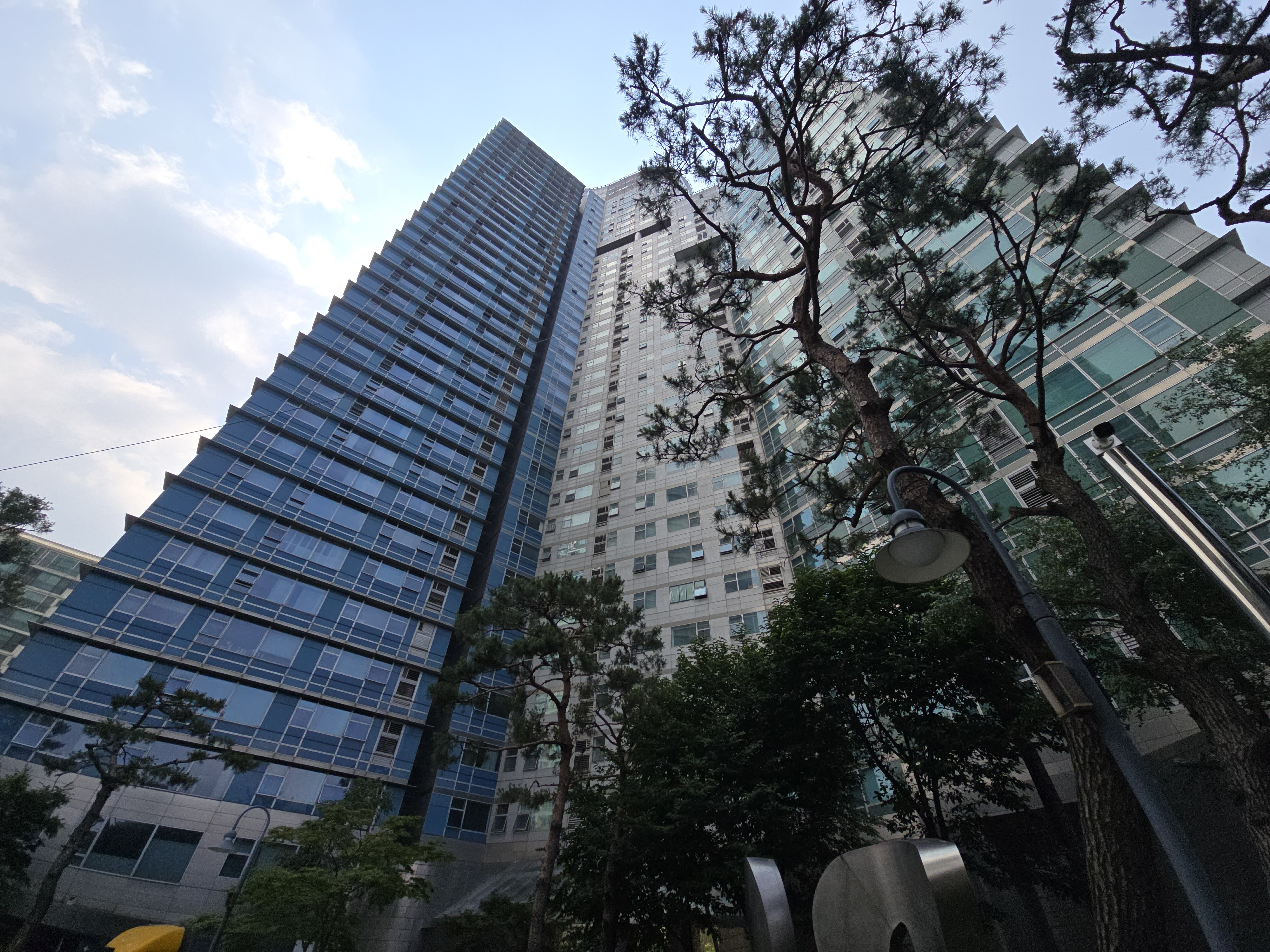

서초동 아크로비스타 84평, 제습환기청정기 2대 분할 신규 설치 현장 리뷰





대형 평수 주상복합 아파트 리모델링을 진행하면서 '환기'와 '제습'을 동시에 해결하려다 공간 제약에 부딪히는 경우가 참 많죠. 오늘은 기존에 전열교환기가 전혀 없던 서초구 서초동 아크로비스타 84평(전용 66평) 세대에 경동나비엔 제습환기청정기(THE650-0200) 2대를 기발하게 배치하여 설치를 완료한 현장 스토리를 공유해 볼게요!









1. 이번 현장의 핵심 과제와 해결책



• 기존 환기 장비 부재: 준공 연도가 이른 주상복합이라 세대 환기 설비가 아예 없던 상황이었어요. 전체 리모델링 천장 철거 공정에 맞춰 신규 설계를 진행했습니다.



• 제습 기능 선택에 따른 장비 분할: 대용량 일반 환기 모델 1대로 가면 시공은 단순하지만 고객님이 원하시는 제습이 불가능했어요. 반면 제습환기 모델(THE650)은 최대 용량이 48평형(200 CMH)이라, 84평 전체의 풍량과 제습 성능을 제대로 확보하려면 2대 분할 설치가 필수였습니다.

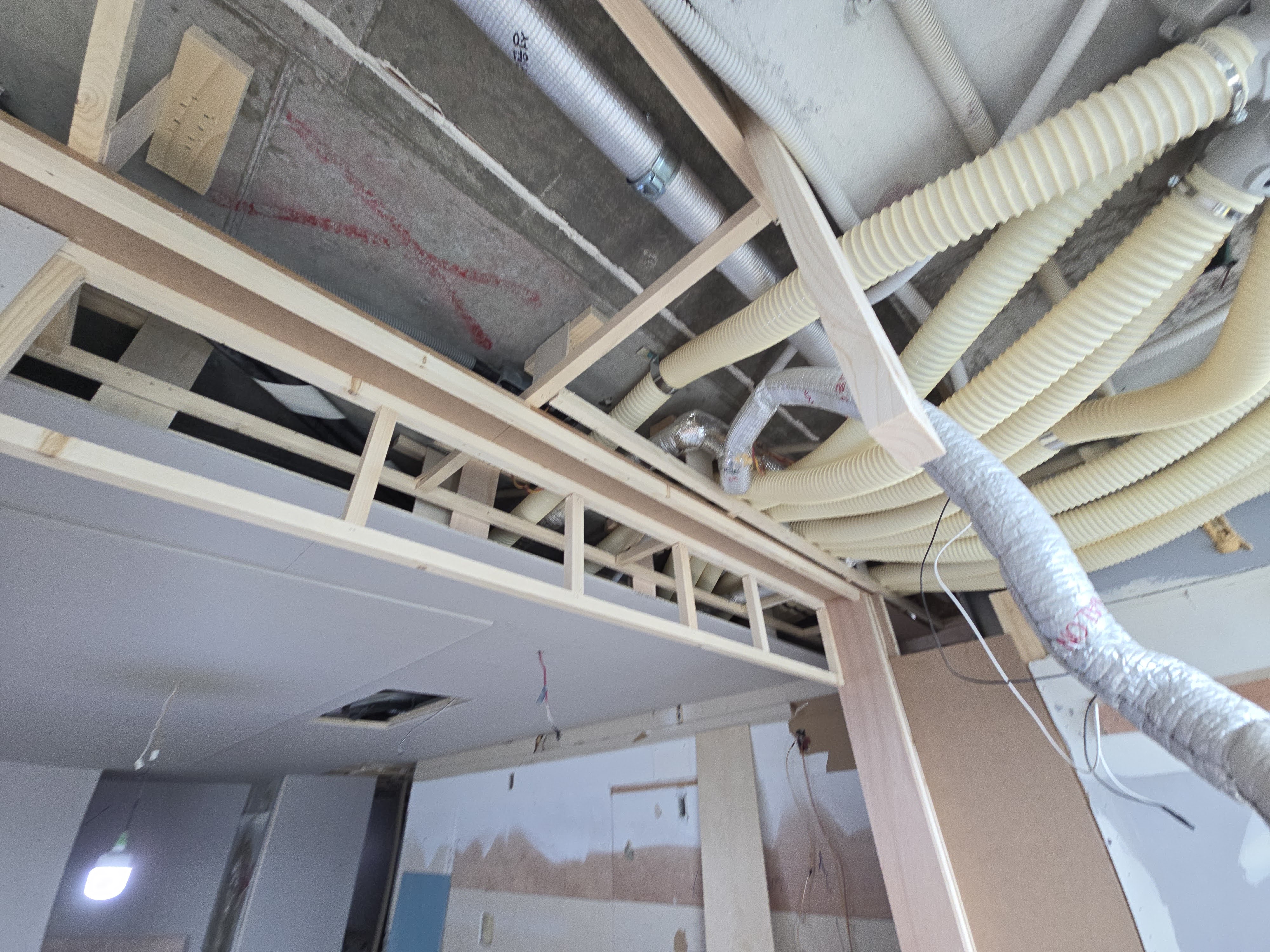

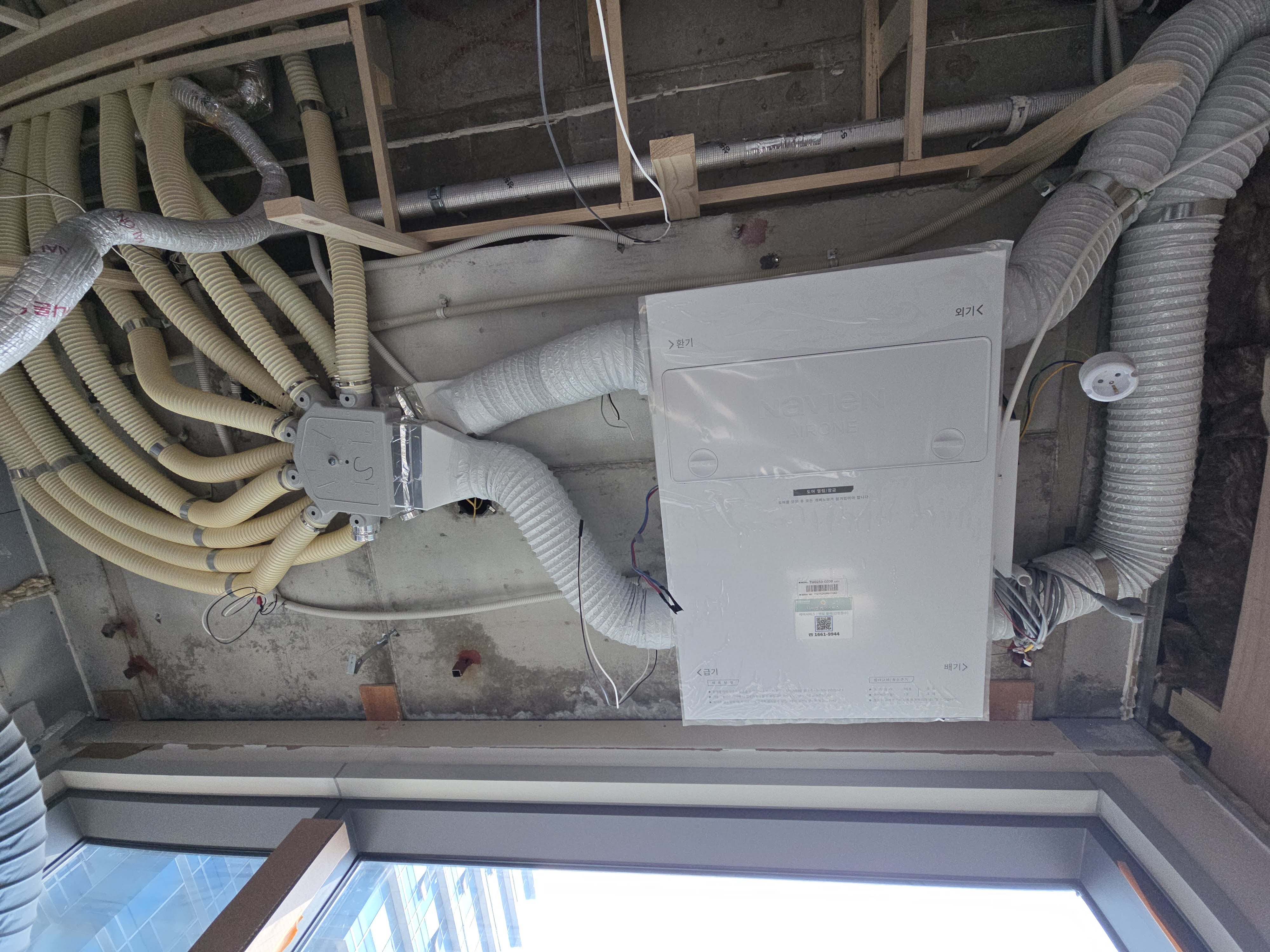

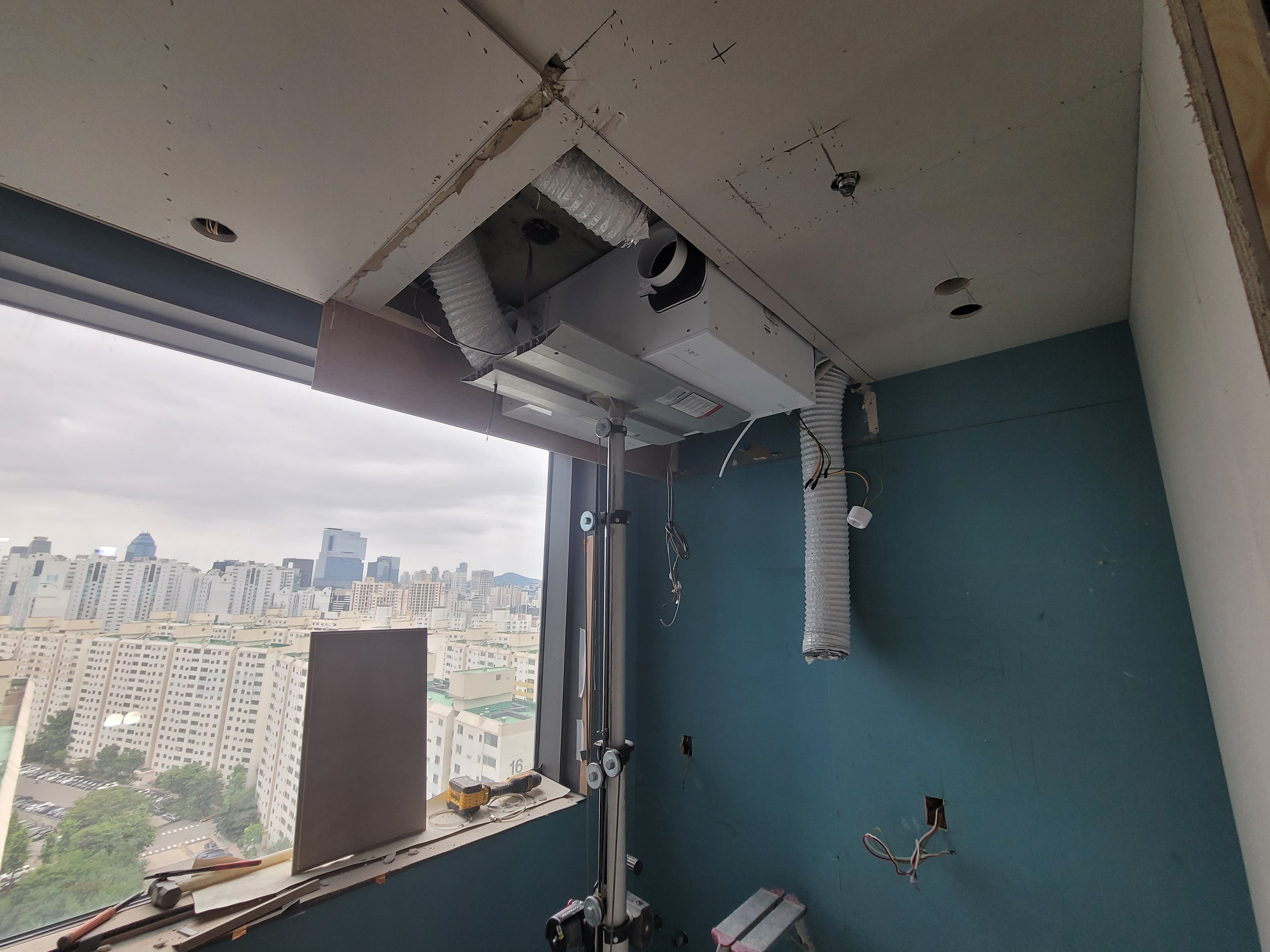

• 좁은 실외기실 공간 극복: 실외기실 1곳에 42kg 무게의 본체 2대를 다 넣는 건 불가능했기에, 인테리어팀과 협의하여 실외기실 옆 천장 공간을 개척해 장비 1대의 자리를 새로 신설했답니다.











2. 주요 설치 스펙 한눈에 보기



구분	주요 사양
적용 모델	경동나비엔 THE650-0200 (2대 설치)
적용 평형 / 풍량	세대당 48평형 / 200 CMH
제습 능력	29 L/Day
소비 전력	89W (환기 모드) / 317W (제습 모드)
본체 크기 / 중량	550.6 x 809 x 361.8 mm / 42 kg
덕트 연결구	125 파이

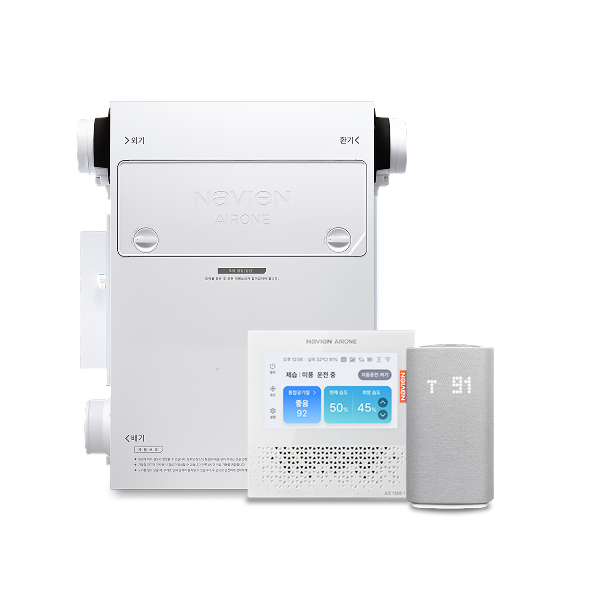

경동나비엔 제습환기청정기 THE650-0200







3. 디테일이 돋보인 기술적 포인트



① 법적 환기량 및 풍량 밸런스 확보 공동주택 환기 설비 기준인 시간당 0.5회 이상의 환기 횟수를 채우기 위해서는 세대 전체에 균일한 풍량이 전달되어야 해요. 48평형 장비 1대만 돌리면 먼 방으로 갈수록 풍량이 뚝 떨어지지만, 2대로 구역을 나누어 급기 풍량과 제습 효율을 집안 구석구석 살릴 수 있었습니다.





② 넉넉한 점검구 타공 (1000 × 1000 mm) 제조사 설명서상 최소 점검구 크기는 1000 × 850 mm이지만, A/S 기사님이 내부 소자를 빼내고 수리할 수 있는 작업 공간을 고려해 1000 × 1000 mm 규격으로 시원하게 만들었어요. 점검구가 좁으면 향후 필터 교체나 부품 수리 시 천장을 다시 뜯어야 하는 불상사가 생길 수 있거든요.





③ 드레인 배수관 및 외기 마감 처리

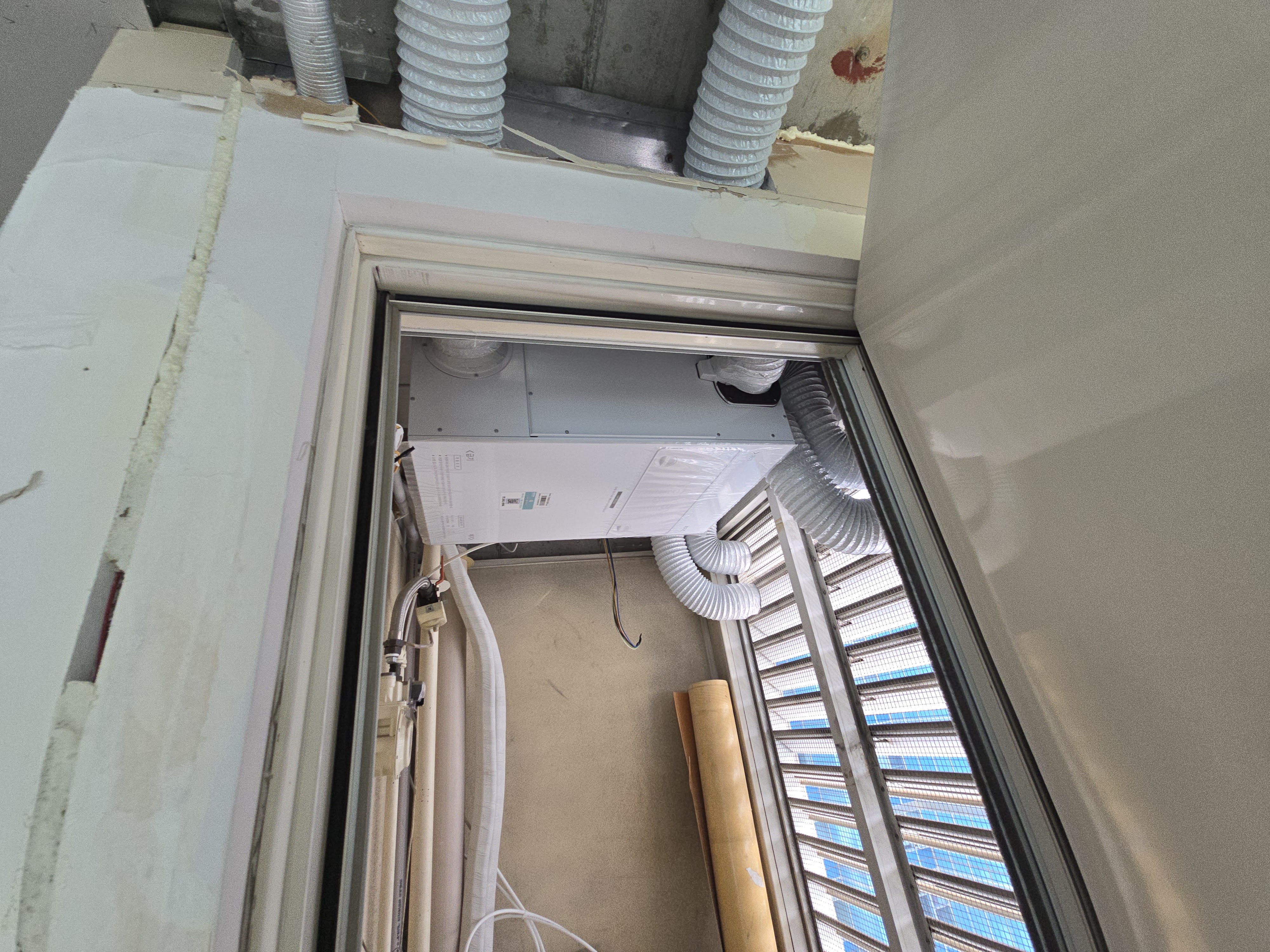

제습 운전 시 발생하는 응축수 처리가 핵심이었는데요! 기본 제공되는 드레인 호스(5m) 범위 내에서 아래 방향으로 자연스럽게 흘러내리도록 배수 경로를 사전에 계산해 위치를 잡았습니다. 또한 아크로비스타 특성상 외부 루버창 교체가 불가능해, 기존 루버창 그물망을 활용해 2대의 외기(OA)와 배기(EA) 마감을 말끔히 끝냈어요.









4. 3단계로 진행된 공정 프로세스

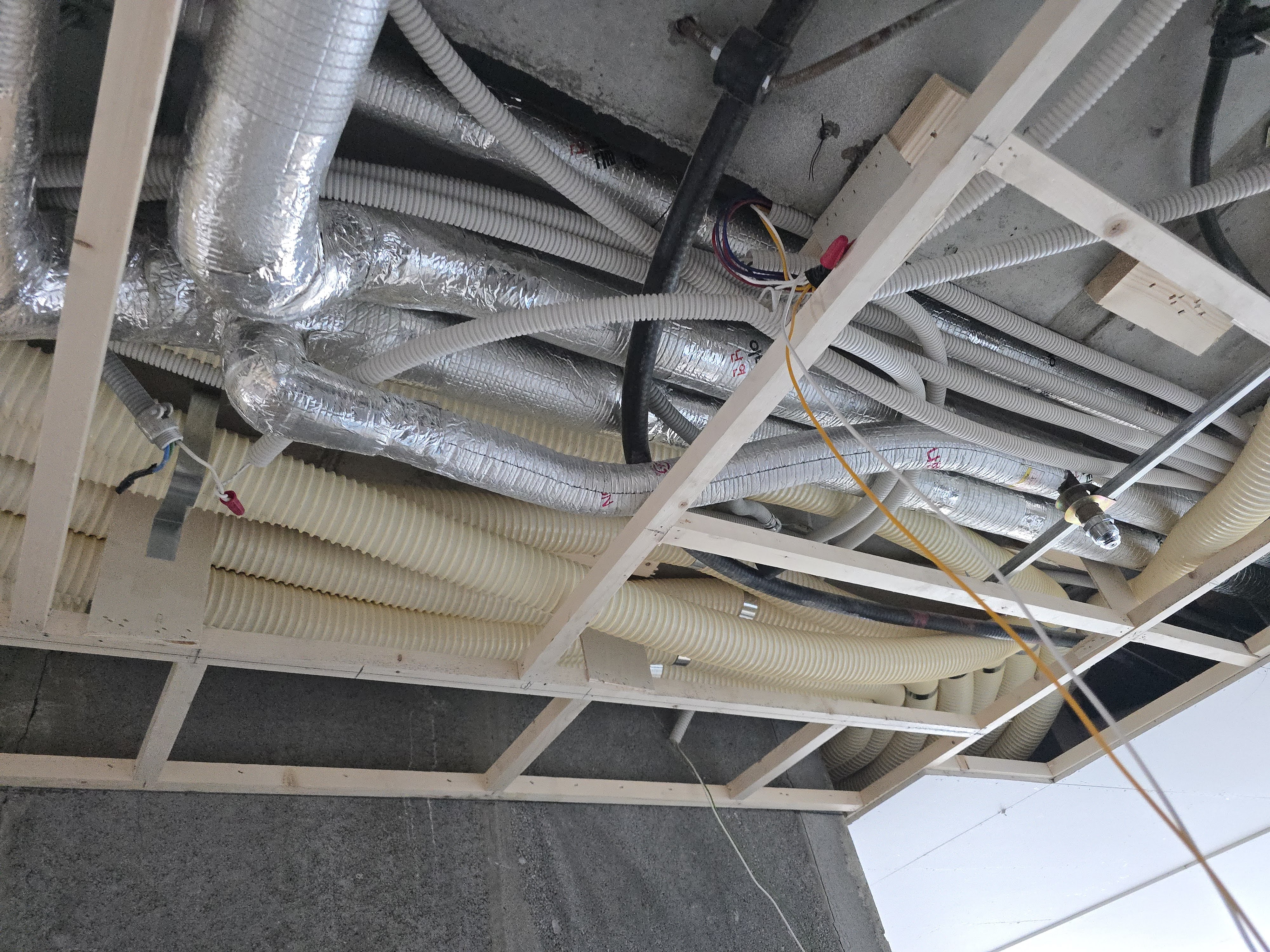

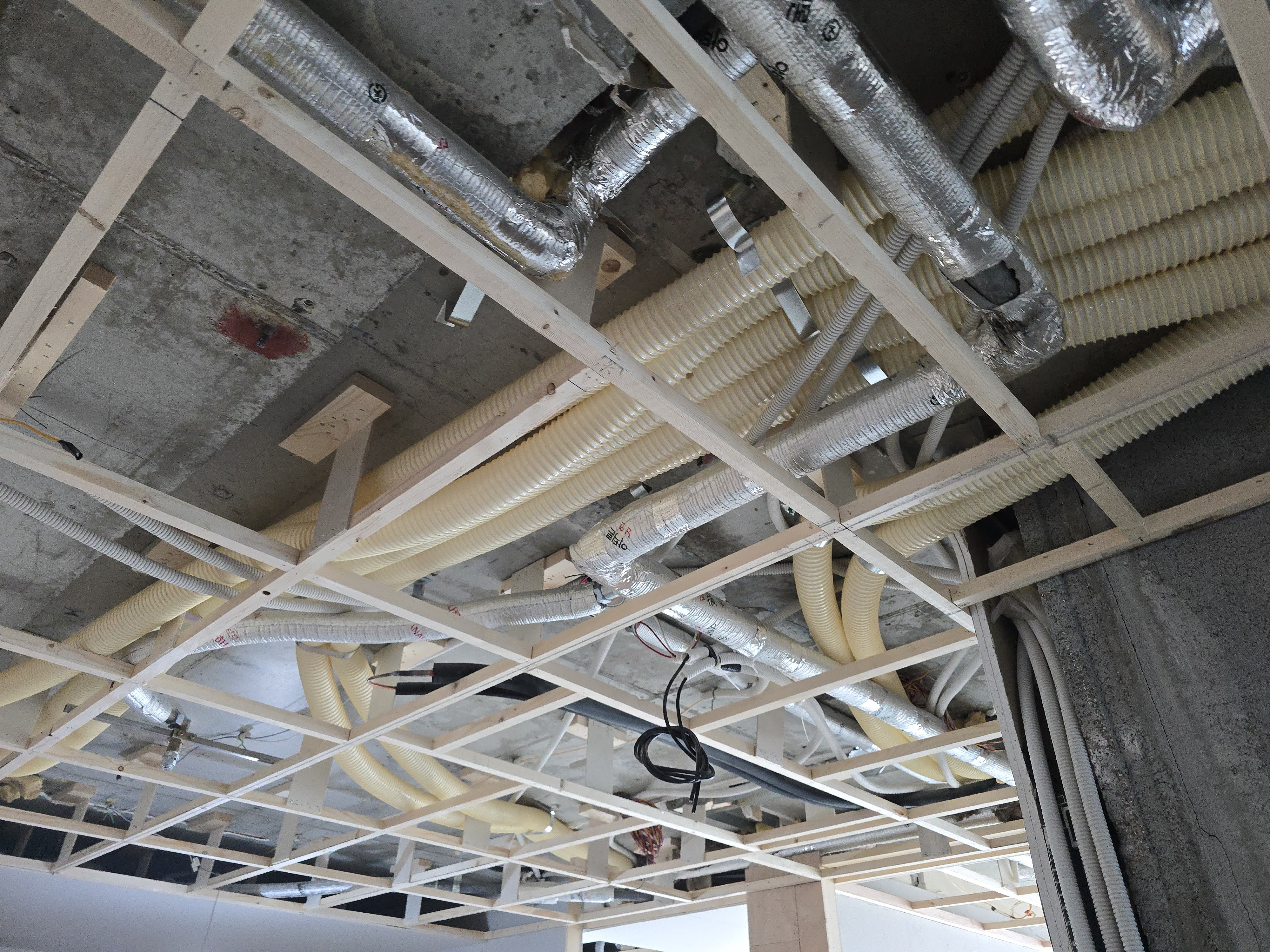

• 1차 공정 (천장 철거 직후): 장비 2대 위치 안착, 덕트 배관 작업, 전원/통신선 포설, 외벽 코어 타공 진행 (목공 시작 전 완료)



• 2차 공정 (목공 마감 후): 천장 도배 전에 디퓨저 타공 위치 정확히 지정



• 3차 공정 (도배 완료 후): 디퓨저 장착, 독립 룸 컨트롤러 2대 설치, 실제 응축수 배출을 눈으로 확인하는 시운전 마감









@자주 묻는 질문 (Q&A)



Q. 제습 모드를 틀면 소음이 커지나요?



네, 정상입니다! 일반 환기 시에는 팬만 작동하지만, 제습 모드에서는 압축기(콤프레샤)가 함께 작동하기 때문이에요. 소비전력도 89W에서 317W로 올라가는 만큼 소음이 다소 커지므로, 침실 바로 위보다는 복도나 다용도실 인근 천장에 배치하는 것을 권장해요.







Q. 리모델링할 때 전열교환기 검토는 언제 해야 하나요?



무조건 인테리어 설계 확정 전에 검토하셔야 합니다. 천장이 닫히거나 목공 구조가 잡힌 뒤에는 장비 설치 자리나 배수 경로 확보가 어려워 선택지가 극단적으로 줄어들게 됩니다.

대형 평형 세대에 제습환기 시스템 도입을 고민 중이시라면, 초기 실측 단계부터 장비 규격, 배수관 구배, 점검구 위치를 종합적으로 계산해 줄 수 있는 전문가와 상담해 보시길 추천해 드려요!











---
