습기와 미세먼지 동시 해결! 마곡푸르지오 34평 아파트 제습 전열교환기 설치 경동 나비엔 환기청정기 THE650







강서구 마곡동에 위치한 푸르지오 아파트







안녕하세요. 최근 실내 공기질 관리에 대한 관심이 높아지면서 아파트 리모델링 시 환기설비 구축을 고민하시는 분들이 많습니다. 오늘은 서울 강서구 마곡동 마곡푸르지오(전용 34평/공급 42평) 세대에 경동나비엔 제습환기청정기 'THE650-0200' 모델을 신규 설치한 시공 사례를 바탕으로, 현장에서 반드시 짚고 넘어가야 할 실무적인 포인트들을 리뷰해 보겠습니다.

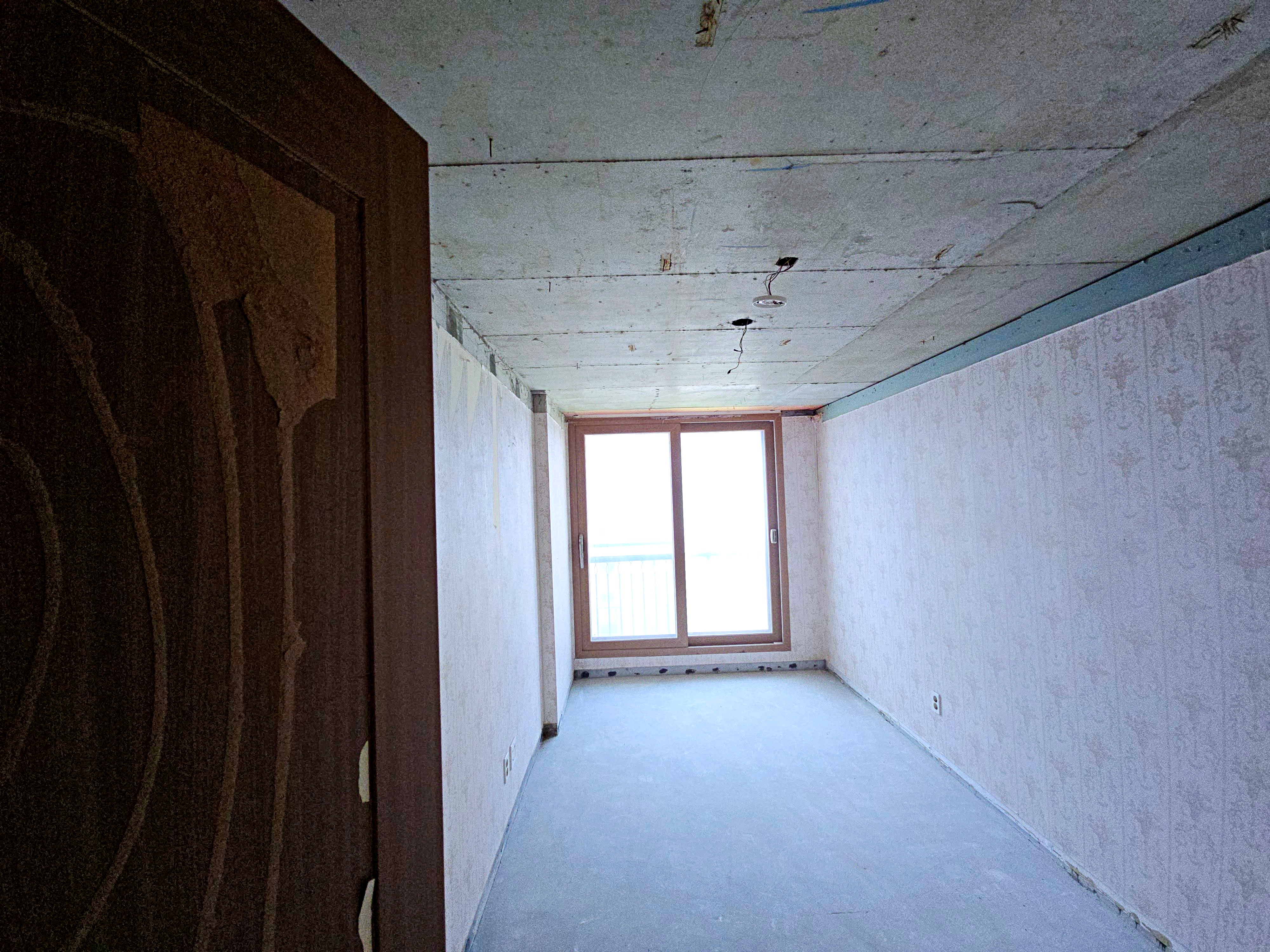

리모델링 전 철거 완료 모습









1. 기계식 환기설비가 필수적인 이유

최근 지어지거나 리모델링되는 건축물은 에너지 절약을 위해 고단열, 고기밀로 계획되는 추세입니다. 이렇게 기밀성이 높아진 건물은 에너지 효율 측면에서는 유리하지만, 틈새바람에 의한 자연환기가 잘 이루어지지 않아 실내 공기질 악화나 결로 발생 등의 문제가 생길 수 있습니다.



따라서 날씨나 외부 환경에 구애받지 않고 강제적으로 외부 공기를 유입하고 오염된 실내 공기를 배출하는 기계환기설비의 도입이 매우 중요해졌습니다. 특히 이번 현장에 적용된 200 CMH 급의 풍량은 해당 평형대의 실내 공기를 효과적으로 순환시키기에 적합한 용량입니다.



배관 시공 모습







2. 왜 실외기실이 아닌 세탁실(다용도실)을 선택했을까?

이번 마곡푸르지오 현장에서는 장비 설치 위치를 두고 고민이 많았습니다. 처음에는 실외기실을 검토했으나, 이미 다른 설비와 배관들이 자리를 차지하고 있어 전열교환기를 추가로 배치하기에는 여유 공간이 턱없이 부족했고 배관을 전면 재수정해야 하는 상황이었습니다.



결론적으로 세탁실(다용도실)이 최적의 장소로 낙점되었습니다. 그 이유는 이번에 설치한 모델이 일반 환기장치가 아닌 하루 29L의 '제습' 능력을 갖춘 장비였기 때문입니다. 제습형 장비는 운전 중 필연적으로 응축수가 발생하게 되는데, 세탁실에는 이미 세탁기를 위한 배수구가 마련되어 있어 배수 처리에 아주 유리한 조건을 갖추고 있었습니다.

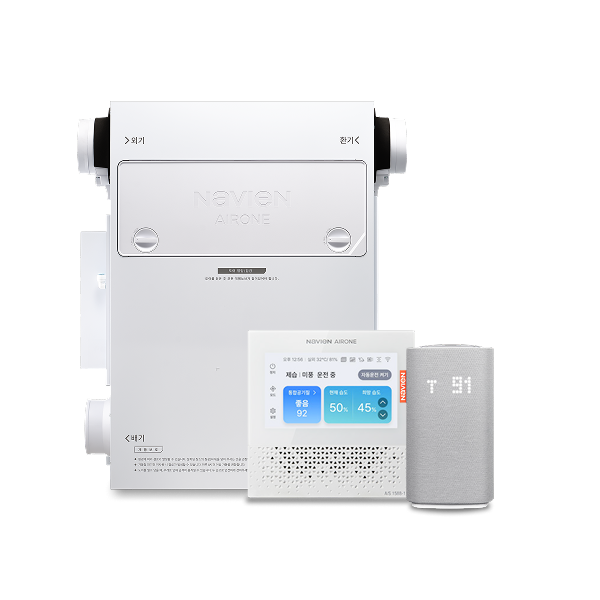

경동 나비엔 제습 환기청정기 THE650-0200









3. 제습환기청정기 시공 전 필수 체크포인트 3가지

단순히 기기를 천장에 매달고 끝나는 것이 아닙니다. 이번 현장에서도 다음 세 가지 조건을 꼼꼼히 따져 작업이 진행되었습니다.



• 배수구까지의 거리와 구배(기울기) 확보
• THE650 모델은 제품에 동봉되는 5m 길이(외경 9.5파이)의 드레인 호스 범위 안에서 배수구 연결이 마무리되어야 합니다. 특히 호스가 연결되는 구간에 1m 이상의 상향 구배(역구배)가 발생하면 물이 제대로 빠지지 않아 누수나 기기 고장이 발생할 수 있습니다. 따라서 기기가 설치될 본체 위치부터 배수구까지의 실제 거리와 높이차를 사전 실측하는 것이 가장 중요합니다. 배수 조건이 맞지 않으면 아무리 좋은 기기라도 설치 위치를 바꿔야 합니다.
• 코어 타공과 천장고 확보
• 세탁실 천장 안으로 본체를 안정적으로 매립하고 덕트 배관을 연결하려면 충분한 천장고 확보가 필수입니다. 이번 현장에서는 이 천장고를 확보하고 배관을 빼는 과정에서 당초 예상보다 코어 타공 작업량이 두 배가량 늘어났습니다. 타공 작업량의 증가는 시공 비용과 직결되기 때문에, 현장 실사 단계에서 이를 정확히 파악하여 미리 안내드린 후 공사를 진행했습니다.
• 대형 룸 컨트롤러 설치 공간 확인
• 해당 장비는 실시간 습도와 제습 정보까지 화면에 띄워줘야 하므로, 룸 컨트롤러 크기가 4.3인치형으로 일반 환기청정기 스위치보다 큽니다. 만약 매립하려는 벽면에 다른 스위치나 월패드, 콘센트가 밀집해 있다면 설치가 상당히 까다로워집니다. 다행히 이번 세대는 벽면에 여유 공간이 있어 매끄럽게 자리를 잡을 수 있었습니다.



구축 아파트 리모델링 외기 마감











4. 오늘 시공 장비

경동나비엔 THE650-0200 주요 제원

항목	상세 사양
모델명 / 권장 평형	THE650-0200 / 48평형
풍량 / 기외정압	200 CMH / 100 Pa
전열 효율	난방 83% / 냉방 73%
소비 전력	환기 89W / 제습 317W
제습 능력	29 L/Day
필터 구성	프리필터 + 환경맞춤형(옵션) + 초미세 집진필터
제품 규격 / 중량	550.6 x 809 x 361.8 mm / 42 kg
덕트 규격 / 배수 호스	125파이 / 5m (외경 9.5파이)







5. 시운전 및 마무리

모든 배관 연결과 디퓨저 마감이 끝난 후, 룸 컨트롤러를 통해 환기와 제습 모드가 원활하게 전환되는지 시운전까지 꼼꼼하게 마치며 시공을 마무리했습니다. 참고로 주방의 3D 에어후드 연동을 계획하고 계신다면, 주방 가구 공정 업체와 사전에 일정을 조율하는 것도 빼놓지 말아야 할 포인트입니다.



아파트 리모델링 시 전열교환기 신규 설치를 고려 중이시라면, 단순히 제품의 스펙만 볼 것이 아니라 우리 집의 구조, 배수 경로, 천장고 여유 등을 다각도로 검토해야 만족도 높은 결과를 얻을 수 있습니다. 이번 리뷰가 환기설비를 계획하시는 분들께 유용한 참고 자료가 되기를 바랍니다.
