기존에 전열교환기를 사용하고 계시던 분들의 신제품 교체 문의가 많이 늘었습니다. 갈수록 실내환기에 대한 관심이 많아지고 있기 때문인데, 이에 맞춰 각 제조사에서 잇단 신제품 출시와 신규 진입이 이뤄지면서 환기장치, 전열교환기에 대한 관심이 많아지고 있습니다. 신규로 설치하는 분들도 있고 기존에 사용하시던 분들이 신제품으로 변경하시는 분들도 점점 늘어나고 있습니다.
이런 분들을 위해 전열교환기 설치 시공 시에 알아두면 좋을 정보를 소개하고자 합니다.
전열교환기에는
좌타입과 우타입이 있다.
바로 전열교환기의 좌타입과 우타입의 구분인데요. 전열교환기에는 좌타입과 우타입이 있습니다. 좌타입 / 우타입을 구분할 필요가 없는 현장이 있지만, 반대로 꼭 구분을 해야 하는 현장이 있습니다. 하지만 일반 고객뿐만 아니라 전열교환기를 취급하는 업체에서도 잘 모르는 경우도 있고, 헷갈려하는 곳도 있습니다. 오늘은 이런 분들을 위해 전열교환기의 좌타입과 우타입에 대해서 설명하고자 합니다.

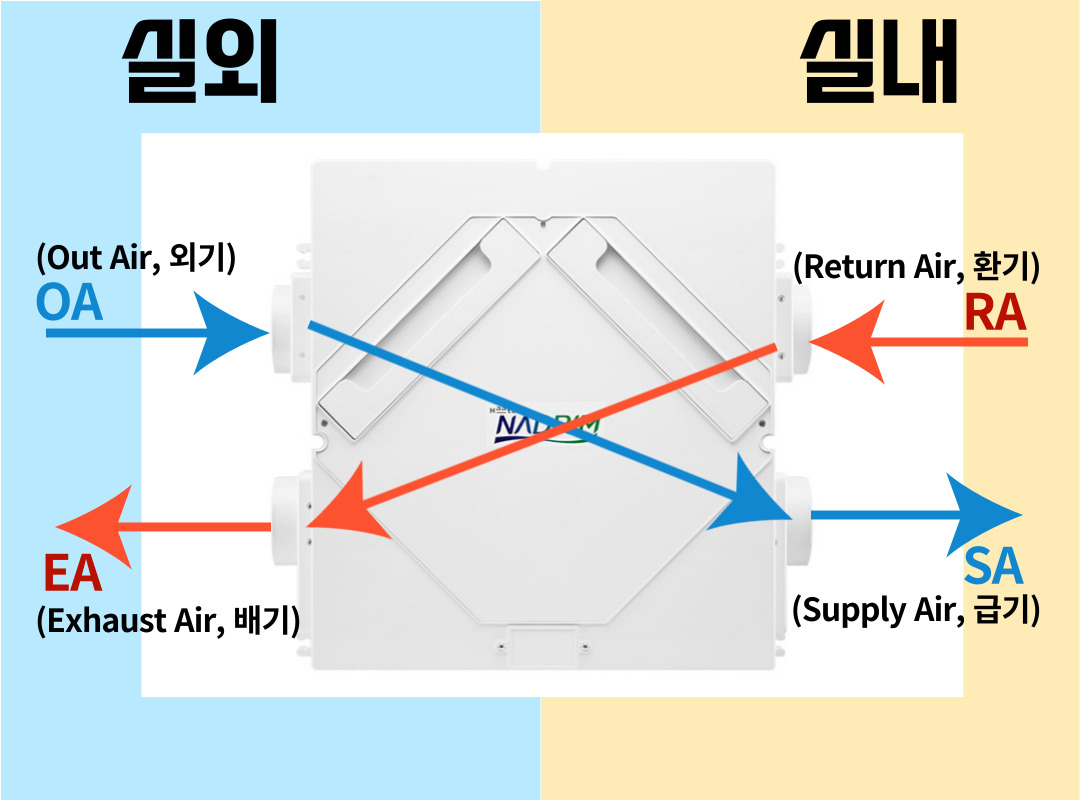

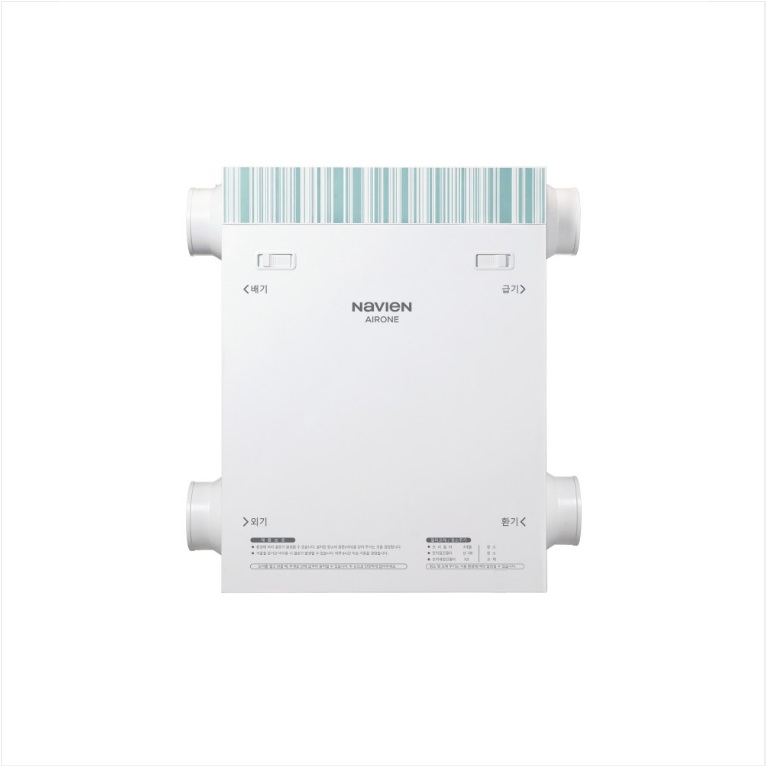

전열교환기 좌타입과 우타입에 대해 설명하기 전에, 먼저 간단하게 전열교환기 구조에 대해 설명을 하겠습니다. 아래 그림을 참고하면 이해가 쉽습니다.
전열교환기에는 OA,EA,RA,SA라는 4개의 토출구가 있습니다. 하나의 라인은 실내로 공기를 급기하는 기능을 하고, 다른 라인은 실내의 공기를 바깥으로 배기하는 기능을 합니다. 위 그림에서 보면 푸른색의 'OA->SA'가 실내로 급기하는 라인입니다. 반면 붉은색의 'RA->EA' 라인은 실내 공기를 밖으로 빼주는 라인입니다. 각 위치는 서로 크로스로 위치하고 있습니다.

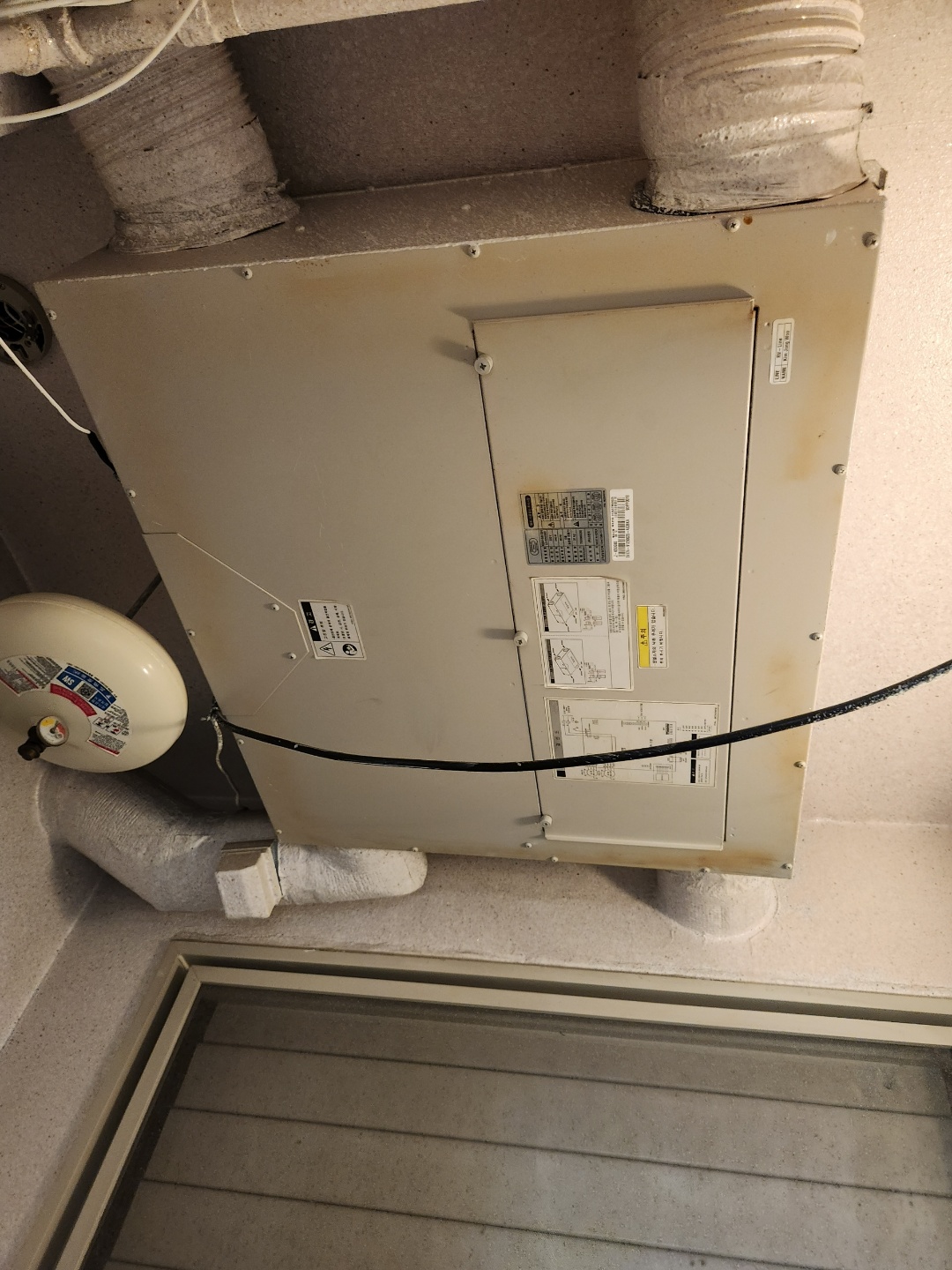

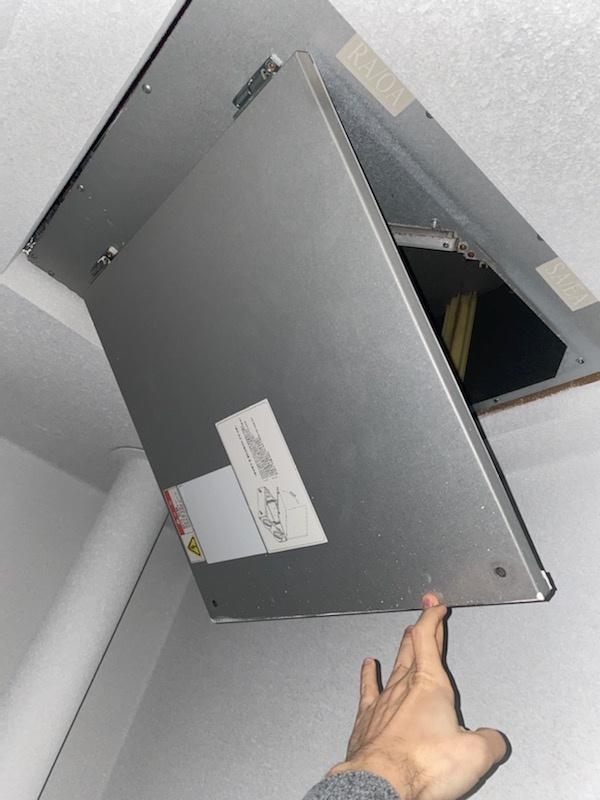

아래의 그림은 기존 전열교환기가 설치되어 있는 모습입니다. 자세히 보면 양쪽 토출구 방향으로 RA,EA 등의 문구가 적혀있는 것을 볼 수 있습니다.
SA,EA,RA,OA 등은 무엇을 의미하는 지는 다음 포스팅에서 자세히 다뤄보도록 하겠습니다. 이제 좌타입과 우타입을 구분하는 방법을 설명하겠습니다. 간단하게 말하자면 좌타입 / 우타입은 SA의 방향을 보고 확인할 수 있습니다.
좌타입 / 우타입의 구분은
SA 방향을 보고 확인할 수 있다.
실외를 등지고 실내를 바라봤을 때, SA가 오른쪽에 있으면 우타입 / 왼쪽에 있으면 좌타입입니다. (SA는 무조건 실내를 향하게 되어 있습니다) 이를 응용하자면 OA를 기준으로도 구분할 수있습니다. 어차피 SA와 OA는 연결이 되어 있기 때문입니다. OA는 반대로 무조건 실외를 향하기 때문에, OA로 구분하려면 실내를 등지고 봐야겠죠. 하지만, 헷갈릴 수 있으니 SA 하나만 체크하시길 바랍니다.
실외를 등지고 실내쪽을 봤을 때,
SA가 우측이면 우타입
좌측이면 좌타입

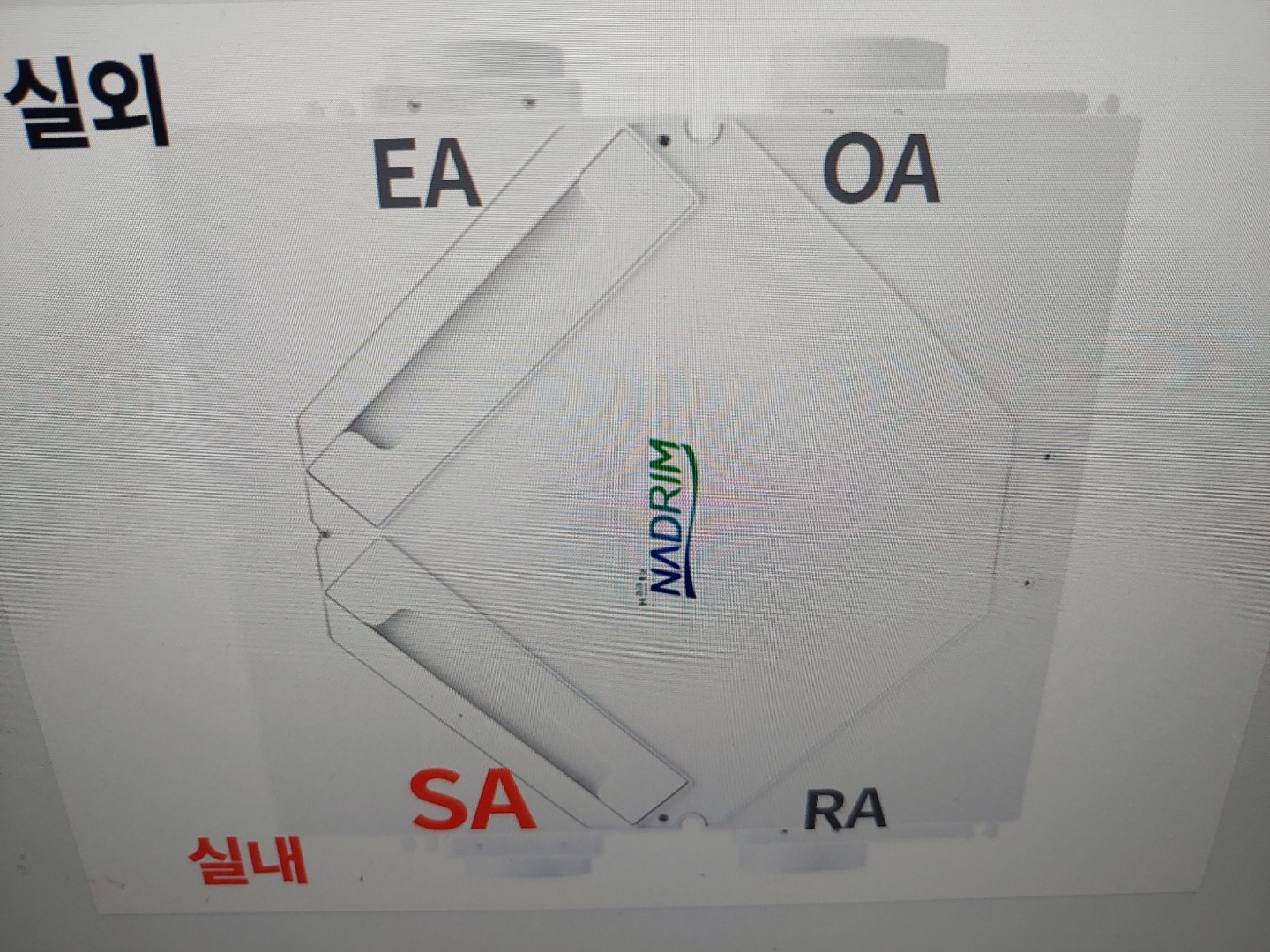

앞서 설명한 대로 보자면, 위 그림은 실외를 등지고 실내를 바라보는 상황에서 제품의 SA가 좌측에 위치하고 있으니 좌타입입니다.
신규로 전열교환기 설치를 할 경우에는 좌타입과 우타입의 구분이 크게 필요가 없지만, 기존 제품의 교체를 진행할 경우에는 좌타입과 우타입의 구분이 필요한 경우가 있습니다. (신규 설치라도 보일러 배관과 간섭이 발생할 경우에는 좌/우타입을 구분해서 달아줘야 하는 경우가 있습니다) 배관을 반대로 연결했을 경우에는 배관 안의 먼지가 실내로 유입될 수 있기 때문입니다.
하지만, 기존 전열교환기에 SA,OA 등의 표기가 되어 있지 않은 경우가 많습니다.
이럴 경우에는 현장에서 판단하여 배관을 꼬아서 연결하거나, 상황이 된다면 제품을 2개 갖고 나가서 좌타입-우타입을 확인해서 설치하는 경우가 있습니다. 대부분의 경우에는 시공 일정에 따라 여러 현장을 다니기 때문에 제품을 2개 갖고 나가는 경우는 드물고 배관을 꼬아서 설치하는 경우가 대부분인데, 성능상의 큰 문제는 없습니다. (설치 요청을 하기 전에 업체와 얘기를 나눠보는 것이 좋습니다.)
이상 전열교환기 좌타입과 우타입을 구분하는 방법에 대해서 포스팅했습니다. 전열교환기에서 좌타입과 우타입으로 큰 문제가 발생하지는 않습니다. 보통 현장에서 해결이 가능한데요. 그래도 사전에 알고 있으면 보다 원활한 전열교환기 시공을 진행할 수 있습니다.
